随着当今全球资讯时代的迅猛发展，作为建筑物大楼本身的结构化综合布线系统，已成为建设智能型大厦的当务之急，不容忽视。大楼综合布线系统是构成现代智能大厦的基础，科技的迅速发展、费用增加和不规范化，使得决策者必须将建筑物布线作为一个策略性投资予以考虑。建筑物布线系统不仅要满足用户近期的需要，而且要满足长期的业务需要。

而对于数据网络，如IBM3270、IBM3X系统、Wan、以太网、令牌环网等许多系统，常采用不同的传输媒介，如屏蔽双绞线、同轴电缆、光纤等。这样做的结果是当系统和业务变动或升级时，布线也要随之改变，不同的需要使得布线的工程和管理变得复杂和昂贵，人们迫切需要一个能够支持建筑物（建筑群）的通讯要求网络，这样一个网络必须能够支持多种业务（语音、数据、局域网、图像）和系统，并能够长期使用而不落后。为了要实现“网络化”、“开放世界”、“光纤世界”允诺的一部分，加拿大北方电讯公司正在提供一套完整的基于非屏蔽双绞铜缆（UTP）和光纤技术的具有优越通信性能的布线系统。它们都符合并优于国际电子工业协会（EIA），通信工业协会（TIA）标准。

1. 设计目标

●实用性

实施后的综合布线系统将能够适应现代和未来技术的发展，并且实现话音、数据通信、多媒体以及信息管理系统等，这是结构化布线系统建设的基本要求。

●综合性

实施后的综合布线系统将为数据提供实用的、灵活的、可扩展的模块化介质通路。

●灵活性

综合布线系统能够满足应用的要求，即任意信息点都能够连接不同类型的设备，如计算机、打印机、终端、电话或传真机等。

●可管理性

在布线系统中，除去固定于建筑物内的水平线缆外，其余所有的接插件都是积木式的标准件，以方便使用管理和扩充。

●扩展性

实施后的综合布线系统是可以扩充的，以便将来有更大的技术发展时，易于设备的连接和扩展。

●开放性

能够支持任何厂商的任意网络产品，支持任意网络结构（总线型、星型、环型等）对线路的要求。

●经济性

在满足应用要求的基础上尽可能降低造价。

●长期性

可以长期（15-25年）支持计算机网络系统的应用需求。

 2. 设计原则

●将计算机网络系统集成为一体化的综合信息网络；

●系统符合用户当前和长远的通信要求；

●系统遵循国际国内标准；

●系统采用国际标准（EIA/TIA568A标准）建议的分层星形拓朴结构；

●系统要立足开放原则，既支持集中式网络又支持分布式网络系统,如CLIENT/SERVER；

●系统的信息出口采用标准的RJ45插座，以支持话音、数据、图像等多媒体的传输；

●系统支持各种不同类型、不同厂商的计算机和网络产品；

●系统应符合综合业务数字网络ISDN的要求，以便于与国际、国内其它网络互联；

●系统支持楼宇控制、保安监控系统等。

结构化布线简述

1.       结构化布线系统构成

它是由六个独立的子系统组合而成，利用星形拓朴结构，可以使任一子系统单独地进入。

●工作区（WORK LOCATION）子系统

由信息输出口及其到终端设备的连接线和各种转换头组成，连接使用标准的24AWGUTP非屏蔽双绞线，实现RJ45插座与各种类型、各种厂商设备的连接，包括计算机、网络集线器、电话机、传真机。选用不同的适配器可以连接监控器等设备。

●水平（HORIZONTAL）子系统

实现信息插座和管理子系统间的连接。该子系统统一采用5类24AWG8芯双绞线，标准长度90米。国内常用的有第三类和第五类线缆，分别传输10Mbps、100Mbps的数据速率。

●管理（ADMINISTRATION）子系统

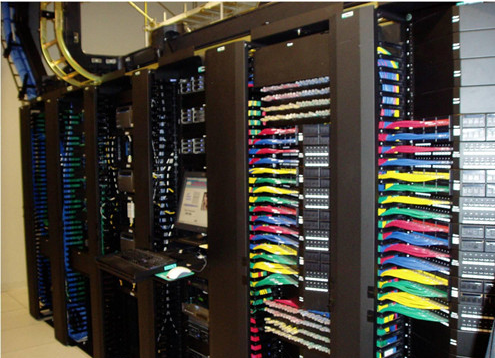

管理子系统是连接垂直干线子系统和水平干线子系统的设备，主要设备是铜缆配架、光纤配线架。利用配线架上的跳线管理方式可以使布线系统具有灵活、可调整的能力。当布置要求出现变化时，仅仅将相关跳线进行改动即可。管理子系统应该具有足够的空间放置配线架和网络设备。

使用标准插接式模块或跳线式模块实现配线管理，其设计很完善，完全标准化，便于安装管理。

●垂直（BACKBONE/RISER）干线子系统

采用光缆介质、大对数双绞线铜缆分别实现高速计算机网络以及程控交换机（PBX）、控制中心、低速网络与各管理子系统的连接。

●EQUIPMENT设备间子系统

主要是计算机中心机房、网络集线器、程控交换机楼宇控制设备和保安控制中心内的各种设备与配线设备之间，设备与设备之间的连接等。邮电部门的光缆和线缆进入楼宇后连接到总配线架上。

●CAMPUS BACKBONE建筑群子系统

实现建筑物之间的相互连接，常用的通信介质是光缆和大对数铜缆。如同星形拓朴结构方式中的每一支连线、每一子系统为一个独立的单元组，更改任意子系统时也不会影响到其它子系统。在垂直干线子系统中，可以使用双绞线或更大带宽的光缆。而在IBDN上，其它子系统并不因为垂直干线的变动而有所变动，即相同的水平干线、管理区上相同的跳线、相同的插座、相同的接线。

IBDN的模块化设计，当企业成长需要调整配线时，不会因此而影响到整体布线系统，可以保护您先前在布线方面的投资。同时IBDN也是一种最富有灵活性的系统，可以配合您的需求进行设计。

2.       对计算机网络的支持

结构化布线系统设计的好坏很大程度上依赖于对计算机网络的理解，影响结构化布线系统设计的因素有如下几点：

●对目前计算机网络应用的分析，包括信息点的数量及分布、准备采用的网络技术等；

●将来可能的应用升级，如信息点的增加、网络新技术的采用等；

●对各种网络技术的支持，如星型、环型、树型等；

●一个设计优良的PDS，不仅可以为网络设计带来最大的便利，而且可以节约网络设备的投资。

（网络系统集成）结构化布线系统设计方案

1. 总述

●本设计方案具有完全的开放性和可扩充性；

●本方案设计思想和所用器件都是以高标准为原则，尤其在数据传输方面，不仅在全系统中采用超5类UTP,而且在管理子系统中全部采用超5类RJ45跳线实现交接，使100Mpsbs高速数据传输在整个布线系统介质中畅通无阻，避免了卡接跳线式线缆急剧转弯而造成的传输速率下降，同时避免了其它接线方式由于在接线处较长距离地破坏双绞线而引起的外部干扰问题，因此采用IBDN的插线器可以真正实现100Mbps高速传输的速度和质量。同样由于在据传输部分采用了RJ45插接线器，所有线头均被封在插座或插头里，解决了线头氧化生锈的问题，保证了系统真正的使用寿命；

●本方案中采用的RJ45插接式模插接线器的接线方式比其它接线方式简单方便，这使得初期安装方便有效，克服了由于接线方式复杂而造成的安装工期过长和安装质量无法保证的问题，同时也便于以后的调整和管理；

●超5类UTP大楼主干、远程数据主干采用六芯多模光纤,保证了100MB的带宽；

●各设备间根据需要采用了架装配线架交叉连接系统。

2. 布点原则

●大办公室（150平方米以上）：采用开放式布点，随时可移动信息点位置，方便灵活；

●小办公室：根据实际面积，每10平方米布两个信息点；

●会议室：在布常规点的基础上，可考虑视频会议信息的传输；

●领导办公室：与语音数据相结合，信息点尽量到桌面；

●计算机房：根据实际需要，以数据点为主；

●设备间：各设备间设一个标准点；

●其它根据实际需要指定布点。

3. 设备间位置以及系统说明

●首先必须考虑到水平线缆拉至设备间不能超过90米的长度；

●超过90米长度则考虑中继器或光纤。该方案远程点过长（1000米左右），采用光纤能有效地满足使用；

●实用性要强，此大厦为办公大楼，根据每一层楼所具备的功能来划定设备间，有利于大楼的管理；

●每一个设备间所管理的楼层信息点是根据每层采用的系统来决定的。采用架装配线架交叉连接系统既可以大大方便数据的接入，又起到美观、便于管理的作用。在主配线间采用架装配线架交叉连接系统可以方便网络管理，提高网络的整体性能。

4. 主干与水平线缆

●远程数据主干线采用6芯多模光缆，数据传输率超过100Mbps；

●远程数据主干线采用超五类双绞线，数据传输率超过100Mbps；

●水平选用超五类非屏蔽4对双绞线，数据传输率超过100Mbps，既可满足近期需要，又为将来的发展打下了基础。

5. 与INTERNET联接

与INTERNET联接可考虑从航天部与42厂的专线接入IN-TERNET，或通过CHANENET（公众网）由DDN、ISBN、ADSL邮政专线接入。

6. 大楼的接地（该部分由甲方供应）

在建筑物的入口处与高层建筑物的每个干线交接间里，以及在低矮而又宽阔建筑物的每个二级交接间里都应提供合适的接地端，应用直径4MM的铜线把入口电缆屏蔽层与保护器接地片焊接在一起。干线交接间必须把电缆的屏蔽层连至合格的楼层接地端。屏蔽层在楼层接地时，在导体进入或离开屏蔽的干线电缆处，应采用直径为4MM的铜线把干线电缆的屏蔽层焊接到合格的楼层地段。从建筑物的入口处至干线交接间或二级交接间的楼层接地端之间的连续电缆屏蔽层可用作接地线。干线电缆的位置应在网络接口处，接地线焊接到终端处。干线电缆的位置应接近垂直地导体（例如建筑物的铜结构），并尽可能位于建筑物的中心部分。

凡与结构化布线系统有关的有源设备的正极或外壳，干线屏蔽电缆层及连通地线均应接地，宜用联合接地方式，如同层有避雷带及均压网（高于30M时，每层都设置），应与此相接，使整个大楼的接地系统组成一个笼式均压体。

要求结构化布线系统的接地电阻值不宜大于1欧姆。当楼内设备有更高要求时，或邻近有强电磁场干扰而对接地电阻提出更高要求时，应取其中的最小值作为设计依据。

系统主要材料说明

1. IBDN超五类模块

●说明

EZ-MDVO UTP模块采用获专利的引线结构设计，密封绝缘位触移点能保证可靠的连接和高于5类标准的性能。EZ-MDVO UTP模块端接帽是该产品的独特之处，它采用了一种简单快速的“压入”安装方式，端接帽每次扣锁时都能保证导线同步端接。模块端接帽有彩色编码，便于导线排列定位及加块安装速度。端接帽具有T568A-ISDN、T568B-ALT或USOC彩色编码类型。

还有一种用于T568A和B彩色编码的端接帽和无色端接帽（没有任何彩色编码）。  PS5 EZ-MDVO模块比现有的5类插件具有更高的性能，所有的性能参数包括近端串音（NEXT）、衰减、回损和平衡性都大大超过已有的ANSI/TIA/EIA 5类标准，且设计为可满足预期为增强型5类连接发布的ANSI/TIA/EIA标准。PS5级EZ-MDVO UTP模块标有PS5标记，这个标记保证了该产品是高性能的，同时保证其具有附加余量支持正在出现的高速应用，包括千兆位以太网。

●应用

◇通讯间中的水平布线或设备端接；

◇集中点的互配端接。

●特性与益处

◇增强型5类性能可提供附加余量以支持正在出现的千兆位应用；

◇彩色编码的端接帽减少了接线错误；

◇线缆排列的独特方式确保线对保持在0.5英寸接线范围内，从而具超频性能；

◇扣锁端接帽确保导线全部端接并且防止导线滑动及减缓张力；

◇密封绝缘位移点能保护导线的连接，避免伤手的危险；

◇彩色模块便于识别和易于网络管理；

◇与多种MDVO板一起，具有灵活性。

2. PS5 HD配线架

●说明

PS5 HD配线架系列具有多种类型，大小和接线配置。所设计的PS5 HD配线架是坚固和友好安装的产品，它与压入式标准模块化插件连接器一起使用。现有BIX和110绝缘位移（IDC）两种选项，一种彩色编码的图标识别系统可用于标记每个配线架端口，从而简化网络管理。

PS5 HD接线盒具有高于传统5类配线架的性能。所有的性能参数包括近端串音（NEXT）、衰减、回损和平衡性都大大超过以有的ANSI/TIA/EIA 5类标准，并且还可满足为增强型5类连接发布的ANSI/TIA/EIA标准。PS5 HD接线盒用PS5作标识符，这个符号保证了该产品是高性能的，同时能保证其具有附加余量以支持正在出现的高速应用，包括千兆位以太网。

●应用

◇通讯间中的水平布线或设备端接；

◇集中点的互配断接。

●特性与益处

◇增强型5类性能可提供附加余量以支持正在出现的千兆位应用；

◇24、48、72与96端口配置的配线架，提供更大的设计灵活性和机架优化安装；

◇24端口配置的凹型配线架，用于浅机箱安装时能提供附加的跳插软线空间；

◇48端口配置占有3个机架空间单元，更易于电缆管理和端口识别；

◇具有BIX和110IDC可选连接，允许安装保持原有特性；

◇具有T568A-ISDN和T568B-ALT接线方式，采用标准彩色编码序列（蓝、橙、绿、棕）简化线路端接；

◇坚固和易于安装的设计，减少安装与操作费用；

◇较大的正面标识空间，方便端口识别；

◇内置固定镙钉，用于可选的后部电缆管理附件；

◇兼容标准19英寸设备机架，机柜或墙装托架。

 3. IBDN超五类线缆

 ●说明

IBDN Control Plus是一种高性能四线对电缆，它超过了ANSI/TIA/EIA-568A及CSA T529-95所规定的5类传输性能。

●应用

 IBDN Control Plus尤其适合低电压控制信号应用，提供高抗拉力、更高电流容量和高传输性能，为未来的应用做好了准备。

●特性与益处

◇均匀绝缘      非常低的传播延时（延迟）

◇外部直径小安装过程中很少出现电缆纽结或不平。

◇对电磁干扰有更高的免疫性   传输信号时中断最少。

◇长度递减标记便于确认   减少浪费。

◇彩色护套    易于识别和排除故障。

◇IBDN认证系统的完整部分    终生系统应用保证，对无源部件25年保用。

◇IBDN Control Plus电缆    用于控制应用的专用22AWG电缆解决方案可提供更强的抗拉力、更多的长度余量和更大的电流容量。

◇IBDN FLEX Control Plus     保证所有的导体用FEP绝缘，在很多低虐环境中可提供更多的保护。它是当今能够保护您投资最好的电缆。

◇适应于5类    提供超强性能和抗噪音，满足未来的速率和性能需求。

●结构

◇导体    24AWG单芯铜线；22AWG单芯铜线

◇绝缘   ◇电缆芯电缆芯由4对绞线组成

◇保护套    聚氯乙烯；带有快速拨皮绳索；保护套列有间隔的电缆编号；在箱子及小线轴中电缆从1000英尺或300米开始到0递减标记长度；大线轴从2500英尺或750米开始。
